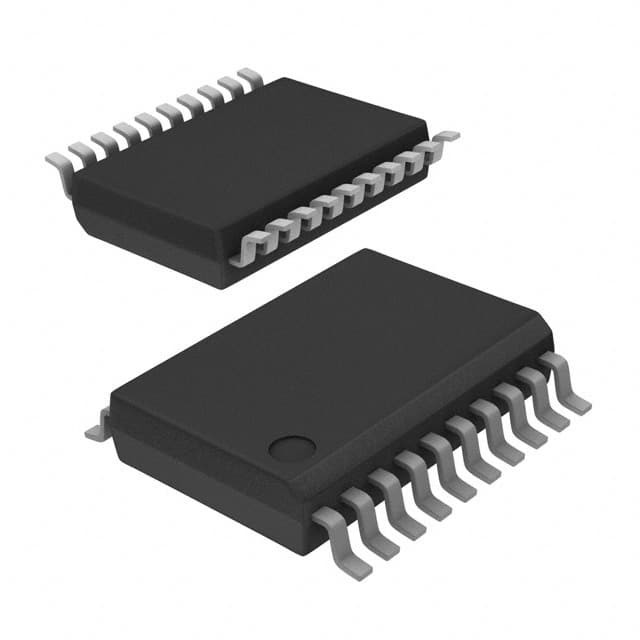

ATTINY461A-XUR IC MCU 8BIT 4KB FLASH 20TSSOPマイクロチップ技術

概要

ATtiny261A/461A/861Aは,AVR強化RISCアーキテクチャに基づいた低電力CMOS 8ビットマイクロコントローラである.単一のクロックサイクルで強力な指示を実行することによって,デバイスは,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..

特徴

• 高性能,低電力 AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
123 強力な指示 単一のクロックサイクルの実行
32 x 8 一般目的の作業レジスタ
完全静的操作
20MHzで最大20MIPSのスループット
• 高耐久性 揮発性 ない 記憶 部分
2/4/8K バイトのシステム内自動プログラム可能なフラッシュプログラムメモリ
• 耐久 性: 書き/消す サイクルの 10,000 回
128/256/512 システム内プログラム可能なEEPROMのバイト
• 耐久 性: 書き/消す サイクル 100,000 回
内部 SRAM の 128/256/512 バイト
保存: 85°C で 20 年 / 25°C で 100 年
システム内SPIポートでプログラム可能
ソフトウェアセキュリティのためのプログラミングロック
• 周辺 機能
プレスカラー付きの8/16ビットタイマー/カウンター
プレスカラー付きの8/10ビット高速タイマー/カウンター
• 3 個別出力比較レジスタを持つ高周波PWM出力
• プログラム できる 死 の 時間 発生 器
10 ビット ADC
• 11 単発 チャンネル
• 16 種類の ADC チャンネルペア
• プログラム可能な増幅 (1x,8x,20x,32) を有する 15 つの差異 ADC チャネルペア
チップ上のアナログ比較器
プログラム可能なウォッチドッグタイマー
始動状態検出器のユニバーサルシリアルインターフェース
ピン 交換 に 関する 断念 と 警鐘
• マイクロコントローラ の 特異 な 特性
debugWIREオンチップデバッグシステム
プログラム可能なブラウンアウト検出
内部校正オシレーター
外部と内部の中断源
4つのスリープモード:低電源空動,ADCノイズ削減,待機,オフ
チップ内温度センサー
• I/O パッケージ
16 プログラム可能な I/O ライン
20ピンのPDIP,20ピンのSOIC,20ピンのTSSOPと32ピンのMLF
• 稼働電圧
¥1.8 ¥5.5V
• 速さ の レベル
0 4 MHz @ 1.8 5.5V
0 10MHz @ 2.7 5.5V
0 20MHz @ 4.5 5.5V
• 1 MHz,1.8V,25°C の電源消費量
活性: 200 μA
停電モード:0.1 μA
